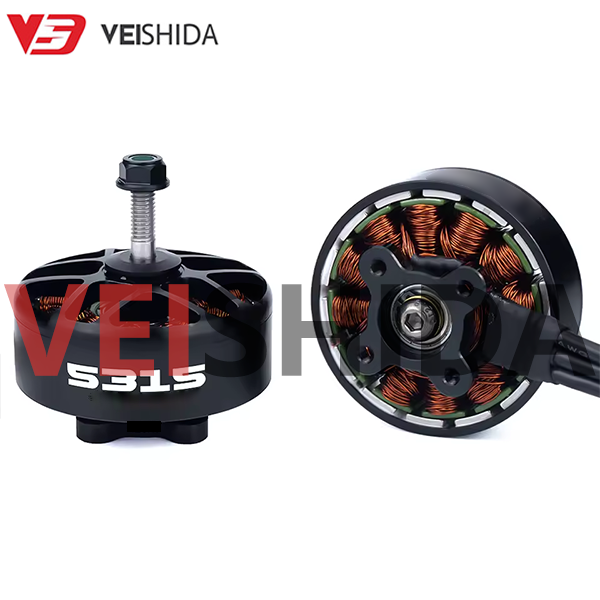

vsd 5315 380 kv drone motor



มอเตอร์ 5315 brushless นี้ใช้โครงสร้างโรเตอร์ด้านนอกพร้อมกับการรวมกันของเหล็กแม่เหล็กที่มีประสิทธิภาพสูง 12N14P และแกนเหล็กขนาดใหญ่ (φ53× 15 มม.) ด้วยการออกแบบวงจรแม่เหล็กที่เสถียรและความสามารถในการตอบสนองกระแสไฟฟ้าที่ยอดเยี่ยม จาก 101 . 88a ทำให้เป็นแกนพลังงานในอุดมคติสำหรับระบบ UAV ที่มีแรงผลักดันสูง



5315 มอเตอร์ 380kV ของเรามีขดลวดฉนวน H-class อุณหภูมิสูงในตัวและใช้การคดเคี้ยวที่มีความต้านทานต่ำเพื่อให้แน่ใจว่ามอเตอร์ยังสามารถรักษาการทำงานที่อุณหภูมิต่ำและเอาท์พุทที่มีประสิทธิภาพสูงภายใต้สภาพโหลดสูง . 310 ± 3G (รวมถึงลวด) โดยคำนึงถึงทั้งประสิทธิภาพและน้ำหนักเบา .

แรงดันไฟฟ้า (lipo)	พลัง (สูงสุด)	ปัจจุบัน (สูงสุด)	KV	ไม่มีกระแสโหลด (10V)	เส้นผ่านศูนย์กลางด้านนอกของเพลา	จำนวนเสาสล็อต
6S ~ 12S	4257	101.88	380	＜2.0A	6 มม.	12N/14P
ความต้านทานภายในระหว่างเฟส	ขนาดหลัก	ขนาดมอเตอร์	ระดับอุณหภูมิ	ลวดซิลิโคน	น้ำหนักมอเตอร์ (รวมถึงลวด)
30mΩ	φ53mm× 15 มม.	φ61.5mm× 64 มม.	H	13AWG/800 มม.	310±3



ปรับแต่งความต้องการ	ใช่/ไม่ใช่
ความยาวสายไฟ	ใช่
สายไฟสี	ใช่
KV	ใช่
ขนาดมอเตอร์	เลขที่
รูติดตั้งสเตเตอร์	เลขที่
สีโรเตอร์	ใช่
สีสเตเตอร์	ใช่
สีเปลือก	ใช่



มอเตอร์ 5315 brushless นี้ไม่เพียง แต่มีความแข็งแรงสูงและมีประสิทธิภาพสูงในการออกแบบโครงสร้าง แต่ยังได้รับการปรับให้เหมาะสมสำหรับข้อกำหนดการควบคุมความร้อนของการทำงานระยะยาวของโดรน . มันเป็นมอเตอร์ที่มีประสิทธิภาพสูงที่สร้างขึ้นอย่างแท้จริงสำหรับแพลตฟอร์มการบินเกรดอุตสาหกรรม .}}}}



ในการตรวจสอบประสิทธิภาพการใช้พลังงานของมอเตอร์ 5315 UAV นี้ในแอปพลิเคชันจริงเราได้ทำการทดสอบอย่างละเอียดเกี่ยวกับการผสมผสานใบมีดหลักสี่ชุดรวมถึง HQ15X 7-3 (ใบพัดสามใบ) และ GF 1308-3 แรงดันไฟฟ้าแรงผลักความเร็วประสิทธิภาพและอุณหภูมิเพิ่มขึ้น .



ไม่ .	ทดสอบการปรับไฟฟ้า	ใบพัด	คันเร่ง	แรงดันไฟฟ้า (V)	ปัจจุบัน (a)	แรงขับ (G)	ความเร็ว (รอบต่อนาที)	พลัง (W)	ประสิทธิภาพ (G/W)	อุณหภูมิ
1	100A ESC	HQ15X 7-3	20%	23.99	1.1	232	1808	25.3	9.18	64
			30%	23.98	2.3	520	2676	56.3	9.23
			50%	23.94	8.2	1433	4394	197.2	7.26
			60%	23.90	13.5	2056	5234	323.5	6.36
			80%	23.79	30.0	3627	6824	714.6	5.08
			100%	23.65	55.3	5422	8266	1307.5	4.15
2		HQ15X 7-3	20%	31.99	1.3	377	2311	41.7	9.05	109
			30%	31.98	3.2	855	3446	103.6	8.25
			50%	31.92	12.4	2364	5598	395.6	5.97
			60%	31.87	20.6	3343	6638	656.9	5.09
			80%	31.69	49.6	5976	8687	1570.5	3.81
			100%	31.41	95.0	8768	10233	2983.2	2.94
3		gf 1308-3	20%	31.99	1.1	218	2378	35.5	6.13	66
			30%	31.98	2.4	522	3578	77.8	6.71
			50%	31.95	8.1	1468	5893	258.8	5.67
			60%	31.92	13.1	2113	6998	417.7	5.06
			80%	31.82	30.6	3884	9313	972.3	3.99
			100%	31.63	56.8	5849	11283	1796.6	3.26
4		gf 1308-3	20%	45.99	1.5	440	3296	68.0	6.47	118
			30%	45.98	3.6	1006	4906	165.3	6.09
			50%	45.93	13.2	2758	7939	606.0	4.55
			60%	45.86	24.7	4197	9665	1130.8	3.71
			80%	45.63	56.9	7266	12447	2594.5	2.8
			100%	41.79	101.9	9034	13751	4257.4	2.12
อุณหภูมิของมอเตอร์คืออุณหภูมิที่มอเตอร์ทำงานสำหรับ 3-10 วินาทีภายใต้คันเร่ง 100% (ข้อมูลข้างต้นวัดโดยแพลตฟอร์มการทดสอบของเราและสำหรับการอ้างอิงเท่านั้นมันไม่สามารถเปรียบเทียบได้โดยตรงกับข้อมูลจากแพลตฟอร์มการทดสอบที่ไม่ใช่ของเรา)



การกำหนดค่าใบพัดทั้งสี่นี้แสดงให้เห็นถึงความสามารถในการปรับตัวที่กว้างและศักยภาพแรงขับของ 5315 มอเตอร์ 380kV . ไม่ว่าจะเป็นภารกิจความอดทนหรือภาระมาก



ในบรรดา 5315 โรเตอร์มอเตอร์ไร้แปรงของข้อกำหนดที่คล้ายคลึงกัน 5315 มอเตอร์ 380kV ของเราทำงานได้ดีโดยเฉพาะอย่างยิ่งในตัวบ่งชี้ประสิทธิภาพที่สำคัญ . ต่อไปนี้เป็นการวิเคราะห์เปรียบเทียบข้อได้เปรียบหลักในสี่ด้าน: เอาท์พุทแรงขับ



1. แรงผลักดันที่แข็งแกร่งขึ้นและเปิดพลังงานอย่างละเอียดยิ่งขึ้น

เมื่อใช้ GF 1308-3 ใบพัดใบมีดสามใบ + 12 s แพลตฟอร์ม 5315 มอเตอร์สามารถส่งออกแรงขับสูงสุด 9034G ซึ่งสอดคล้องกับกำลังสูงสุด 4257 . 4w



เมื่อเทียบกับมอเตอร์ 5315 กระแสหลักในตลาด (เช่นแบรนด์บางอย่างที่มีกำลังเล็กน้อยน้อยกว่า 3500W) มอเตอร์นี้มีความสามารถในการปลดปล่อยพลังงานที่แข็งแกร่งและเหมาะอย่างยิ่งสำหรับสถานการณ์โหลดสูงเช่นเที่ยวบินขนส่งสินค้าและแพลตฟอร์มพ่น .}}}}



2. ประสิทธิภาพของหน่วยที่ยอดเยี่ยมโดยเฉพาะอย่างยิ่งในช่วงเค้นต่ำและปานกลาง

เมื่อใช้ใบพัด HQ15X 7-3 กับแพลตฟอร์ม 6S และ 10S ประสิทธิภาพถึง 9 . 23G/W และ 9.05G/W ตามลำดับที่ 30% ซึ่งสูงกว่าค่าเฉลี่ยของอุตสาหกรรม (ประมาณ 7.5G/W)



ประสิทธิภาพประสิทธิภาพในขั้นตอนความเร็วกลางและต่ำหมายถึงเวลาบินที่ยาวขึ้นและการใช้แบตเตอรี่ที่ดีขึ้น .



3. การควบคุมการเพิ่มขึ้นของอุณหภูมิที่เสถียรเหมาะสำหรับการทำงานอย่างต่อเนื่อง

มีการวัดว่าภายใต้การทำงานระยะยาวที่โหลดสูง (กระแส 100a) อุณหภูมิสูงสุดของมอเตอร์คือ 118 องศาซึ่งยังคงอยู่ในช่วงฉนวนระดับ H (น้อยกว่าหรือเท่ากับ 180 องศา) .



ลวดเคลือบฟันอุณหภูมิสูง + การออกแบบแกนเหล็กขนาดใหญ่ในพื้นที่ขนาดใหญ่ทำให้การสะสมความร้อนลดลงอย่างมีประสิทธิภาพและเหมาะสำหรับภารกิจการบินต่อเนื่องระดับปานกลางถึงความเข้มสูง .



4. ช่วงแรงดันไฟฟ้าที่กว้างขึ้นและช่วงการปรับตัวของใบพัด

ช่วงแรงดันไฟฟ้า 6S ~ 12S รองรับการควบคุมเที่ยวบินที่หลากหลายและแพลตฟอร์ม ESC



ปรับให้เข้ากับใบพัดที่มีลักษณะทางอากาศพลศาสตร์ที่แตกต่างกันเช่น HQ15X 7-3 และ GF 1308-3 ด้วยความเข้ากันได้ที่แข็งแกร่ง



ค่า KV ที่กำหนดเองความยาวสายเคเบิลและอินเทอร์เฟซการติดตั้งสามารถให้ได้ตามความต้องการของลูกค้า



สรุปการเปรียบเทียบกับมอเตอร์ 5315 ตัวทั่วไปในตลาด

โครงการ	VSD 5315 มอเตอร์	มอเตอร์ 5315 ทั่วไป
แรงขับสูงสุด (@12s)	9034g	7500–8200g
พลังสูงสุด	4257W	3000–3700W
ประสิทธิภาพของหน่วย (คันเร่ง 30%)	9.23 g/W	6.5–7.5 g/W
การควบคุมอุณหภูมิเพิ่มขึ้น (โหลดเต็ม)	น้อยกว่าหรือเท่ากับ 118 องศา	มากกว่าหรือเท่ากับ 130 องศา
ความเข้ากันได้ของแพลตฟอร์มแรงดันไฟฟ้า	6S ~ 12S	6S~10S



มอเตอร์ 5315 brushless ของเราไม่เพียง แต่มีแรงผลักดันที่แข็งแกร่งและมีประสิทธิภาพสูง แต่ที่สำคัญกว่านั้นคือมันสามารถรักษาการทำงานที่มั่นคงและปลอดภัยภายใต้สภาวะโหลดสูงซึ่งเป็นความสามารถหลักที่ลูกค้าโดรนอุตสาหกรรมมีความกังวลมากที่สุดเกี่ยวกับ .}



ขึ้นอยู่กับเอาต์พุตแรงขับที่แข็งแกร่งความสามารถในการควบคุมความร้อนที่เสถียรและความเข้ากันได้ของใบมีดที่ยืดหยุ่นมอเตอร์ 5315 UAV ของเราถูกนำมาใช้อย่างกว้างขวางในระบบ UAV ขนาดกลางและหนักที่หลากหลายโดยเฉพาะอย่างยิ่งในสถานการณ์ต่อไปนี้:



1. โดรนการป้องกันพืชเกษตร

ข้อกำหนดของสถานการณ์: การพ่นพ่นจำเป็นต้องมีกล่องยาหรือปุ๋ยและระบบพลังงานต้องใช้แรงขับสูงความสามารถในการรับน้ำหนักที่แข็งแกร่งและการทำงานที่มั่นคงในระยะยาว .}



การจับคู่ที่แนะนำ: gf 1308-3 + 12 s แรงดันไฟฟ้า



ข้อดีของแอปพลิเคชัน:

แรงขับสูงสุดถึง 9034G ซึ่งสามารถจัดการกับโหลดของเหลวได้มากกว่า 10L;



มอเตอร์ทำงานได้อย่างมีประสิทธิภาพและไม่ได้มีแนวโน้มที่จะร้อนเกินไปทำให้เหมาะสำหรับการดำเนินงานภาคสนามอย่างต่อเนื่อง



พร้อมกับใบพัดที่มีประสิทธิภาพสูงเพื่อขยายเวลาการบินและปรับปรุงประสิทธิภาพการดำเนินงาน .



2. การสำรวจและการตรวจสอบของมัลติโรตเตอร์

ข้อกำหนดของสถานการณ์: ติดตั้ง LiDAR กล้องจับคู่หรืออุปกรณ์อินฟราเรดพร้อมความต้องการสูงสำหรับเวลาบินและความเสถียร .



การจับคู่ที่แนะนำ: HQ15X 7-3 + 10 S แรงดันไฟฟ้า



ข้อดีของแอปพลิเคชัน:

แรงขับมีความเสถียรในช่วงเค้นกลางถึงสูงด้วยการสั่นสะเทือนต่ำทำให้เหมาะสำหรับการพกพาเซ็นเซอร์ที่แม่นยำ



ประสิทธิภาพของหน่วยถึง 9.05G/W ซึ่งช่วยเพิ่มอายุการใช้งานแบตเตอรี่



ความยาวของเส้นและขนาดการติดตั้งสามารถปรับแต่งได้และเข้ากันได้กับการออกแบบแพลตฟอร์มการสำรวจทั่วไปและการแมป .



3. โดรนโหลดโหลด

ข้อกำหนดสถานการณ์: แรงขับสูงสุดสูงการตอบสนองที่รวดเร็วและความซ้ำซ้อนความปลอดภัยสูง .



การจับคู่ที่แนะนำ: GF 1308-3 + 12 S (Extreme thrust release)



ข้อดีของแอปพลิเคชัน:

มันสามารถให้พลังที่แข็งแกร่งสำหรับการบินขึ้นอย่างรวดเร็วและการลงจอด



มอเตอร์มีเสถียรภาพที่ดีเมื่อรวมกับ 100A ESC และรองรับเที่ยวบินภารกิจหลายเที่ยวบิน



อุณหภูมิการทำงานของมอเตอร์สามารถควบคุมได้ปรับปรุงความเสถียรของระบบและอายุการใช้งาน .



เมื่อต้องเผชิญกับมอเตอร์ 5315 ที่หลากหลายให้เลือกสิ่งที่ลูกค้าต้องการคือพันธมิตรที่มีประสิทธิภาพที่มั่นคงคุณภาพควบคุมการส่งมอบที่เชื่อถือได้และการสนับสนุนที่เพียงพอ . เราตระหนักดีถึงสิ่งนี้ดังนั้นเราจึงไม่เพียง แต่ "5315 มอเตอร์ 380kv"



การผลิตจากโรงงานของตัวเองการควบคุมคุณภาพอย่างเข้มงวด

กระบวนการทั้งหมดของมอเตอร์จากการปั๊มแกนเหล็ก, คดเคี้ยว, การปรับสมดุลแบบไดนามิกในการประกอบเสร็จสมบูรณ์อย่างอิสระ



มอเตอร์ 5315 แต่ละตัวผ่านการทดสอบอายุจริง 100% และทดสอบแรงขับก่อนออกจากโรงงาน



รับแบริ่งญี่ปุ่นลวดเคลือบฟันอุณหภูมิสูงและเหล็กแม่เหล็กที่กำหนดเองเพื่อให้แน่ใจว่ามีความเสถียรและความทนทาน



ผลิตภัณฑ์ทั้งหมดผ่าน CE, ROHS และการรับรองระหว่างประเทศอื่น ๆ และคุณภาพของพวกเขาสามารถตรวจสอบย้อนกลับ .



การตอบสนองอย่างรวดเร็วและการสนับสนุนทางเทคนิคดังนั้นคุณไม่ต้องกังวลเกี่ยวกับเรื่องนี้

ให้รายละเอียดตารางข้อมูลแรงขับและคำแนะนำการเลือกมอเตอร์



วิศวกรตอบคำถามเกี่ยวกับการจับคู่โซลูชันการออกแบบการกระจายความร้อนและการปรับตัวแบบตัวต่อตัวของ ESC



หากมีปัญหาการวินิจฉัยวิดีโอสามารถดำเนินการได้และสถานการณ์ฉุกเฉินสามารถเปลี่ยนได้อย่างรวดเร็ว .



เราไม่เพียง แต่ขายมอเตอร์ แต่ให้บริการโซลูชั่นระบบพลังงานที่เหมาะสมที่สุดสำหรับโครงการลูกค้า .



การเลือกมอเตอร์ 5315 ของเราหมายถึงการเลือกแกนพลังงานเกรดอุตสาหกรรมที่สามารถทนต่อโหลดได้สูงมีความยืดหยุ่นในการปรับตัวและมีประสิทธิภาพที่โดดเด่น นอกจากนี้ยังหมายถึงการเลือกพันธมิตรระยะยาวที่เข้าใจอุตสาหกรรมโดรนและการสนับสนุนด้านวิศวกรรมอย่างแท้จริง .
